Fusion360で作成したモデルをUnityで動かす【ショベルカー】

Fusion360で作ったモデルをUnity上で操作する方法です 環境 Windows10（Windows固有のことは行っていないのでOSは問わない） Fusion360 Unity

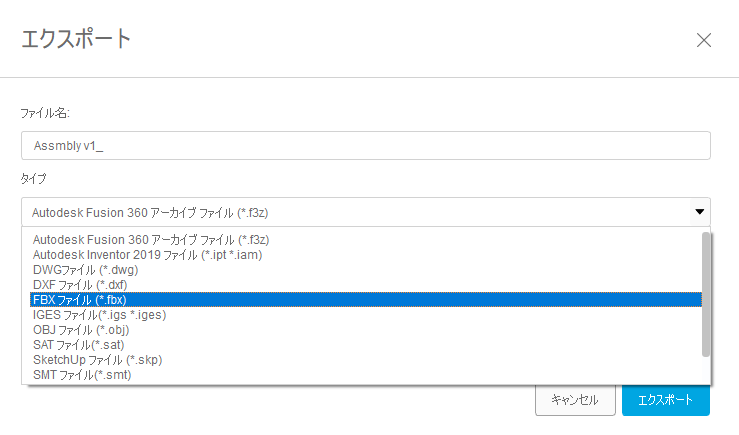

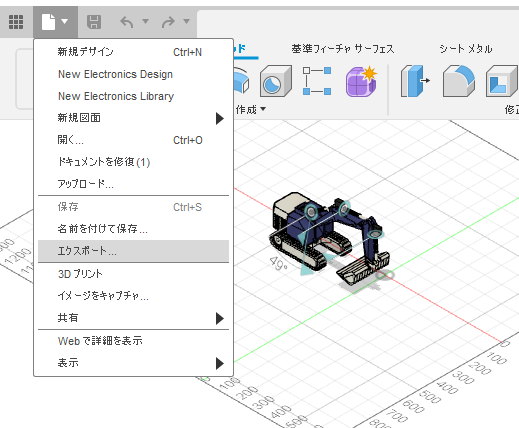

Fsion360でモデルを作成し、.obj形式でエクスポート

エクスポートには５～１０分程度かかる。

Unityにインポート

Assets配下に適当なフォルダを作成し、先程作成した.objファイルをドラッグアンドドロップ

地面（terrain）を配置

まず地面を配置する。 3D Object → Terrain

Unityにオブジェクトを配置

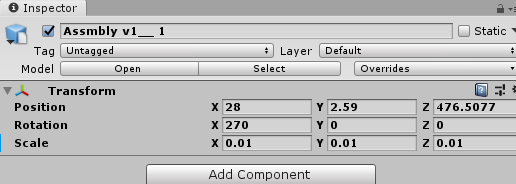

ドラッグアンドドロップで配置 サイズが大きすぎたりちいさすぎても焦らない、Scaleで調整する。

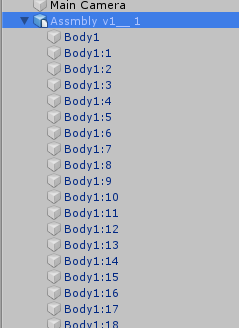

このときバーツのツリーが全部同じ階層に出てきてしまうので、自分で適切に階層分けする。

悲しいことに拘束条件なども綺麗サッパリなくなってしまうので、Unity上でhingeなどを使って拘束してあげる。この作業本当に辛い。 GazeboとMaya（だったっけな）なら拘束条件を保ったままモデルのやり取りができるらしい。ほんと羨ましい。

物理特性の設定

このまま実行しても、重力や外力の影響を受けないため、ピクリともしない。幽霊のような状態。

実行中の図

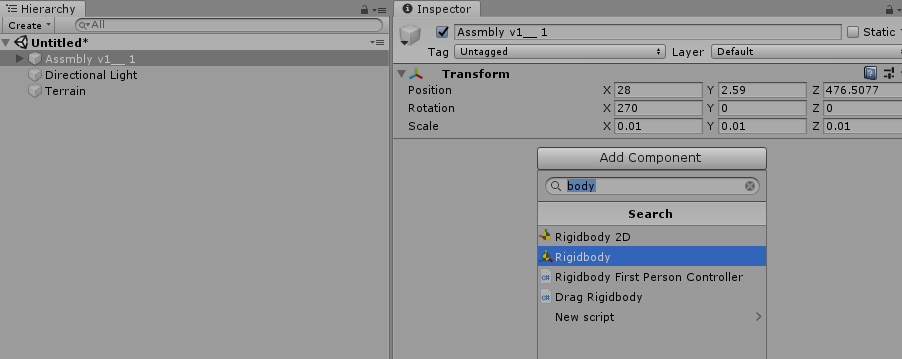

物理特性を持たせるためにRigidBodyを追加する。

当たり判定の追加

地面との当たり判定を持たせるためにColliderを追加。

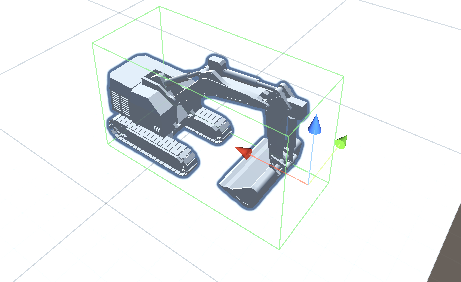

このようにモデル全体を包むようにする。この四角が見えない壁として、他の物体と接触を検知する。

もっとモデルに沿わせたい場合は、ちまちまBoxColliderを組み合わせたり、Mesh Colliderを用いる。 今回はざっくり動かしたいのでこれで良しとする。

ショベルを動かす

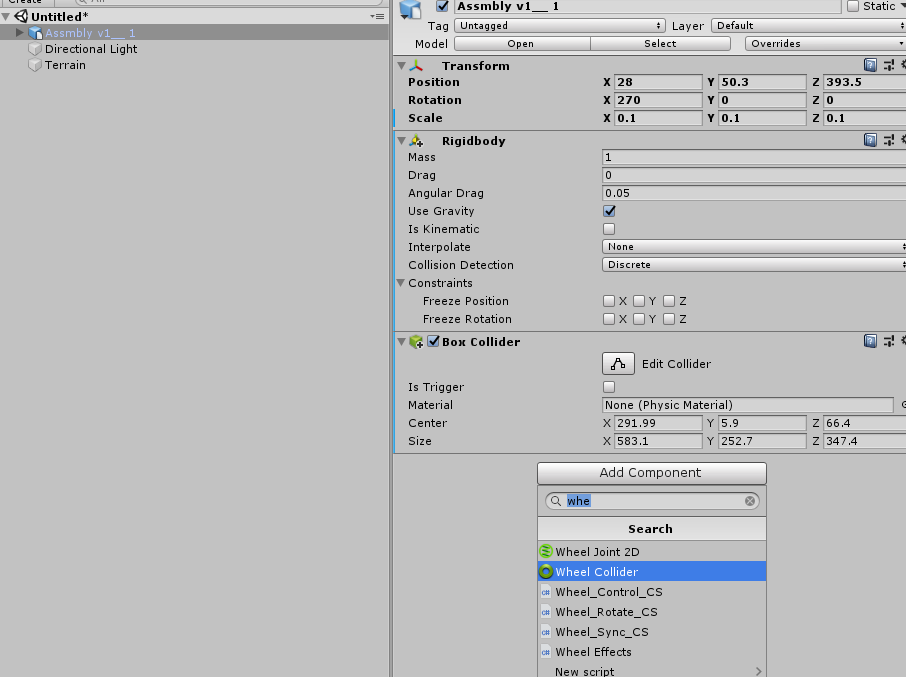

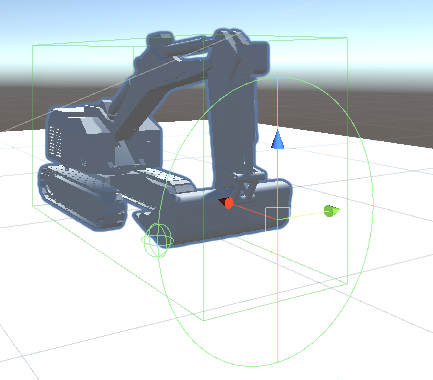

Wheel Colliderという仮想のホイールを設定しショベルを動かします。

本当はキャタピラ部分を本物のように動かしたいのだけれども、手間がとてもかかるので仮想のタイヤで我慢する。てがるにやろうといろいろ試したのだけれども、手軽にはできなかった。無念。

WeelColliderが思った方向に向いてくれない

このままだと、ショベルに変な角度でWheelColliderがついてしまう。 どうやらWheel Colliderは親オブジェクトのy-z平面上にできる仕様みたい。

なので

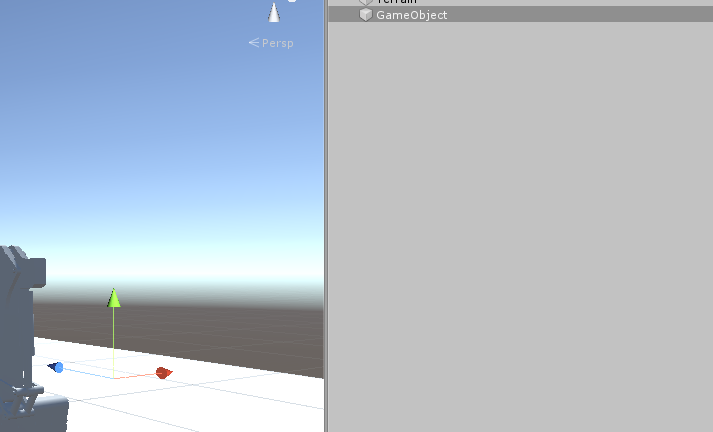

• 適当な空オブジェクトを作成

• ショベルの向きに対して、y-z平面が進行方向を向くように回転

• ショベルのオブジェクトを先程作った空オブジェクトに入れる

この時、最上位のオブジェクトにRigidBodyがついていたほうがいいので、ショベルについているRigidBodyを削除し、最上位の空オブジェクトにRigidBodyをつける。

ちなみにWheelColliderが見えない場合があるが、これは自分か親にRigidBodyがついていないから。物理法則のついていないものは動かせないんだね。

Wheel Colliderを4つ、タイヤの個数分つけていく。 Wheel Colliderは1オブジェクトに1つしかつけられないので、これまた適当なオブジェクトを4つ作って,wheel Colliderをつけましょう。

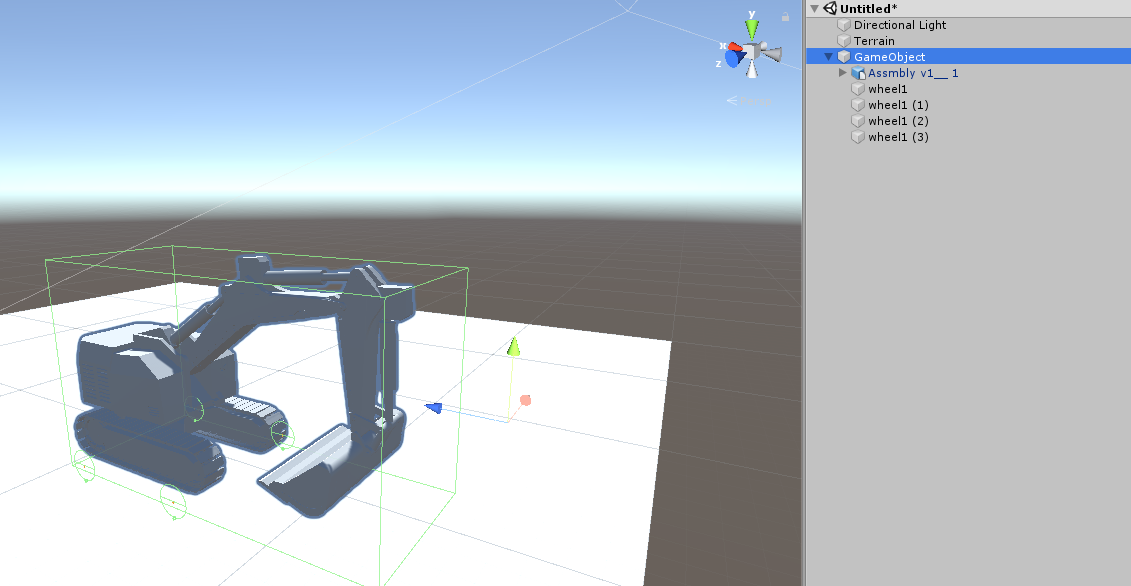

全体像

あとはサンプルのSky Carのマネをして動くようにする

ここまでで、サンプルのSky Carと同じような状態まで持ってこれた。

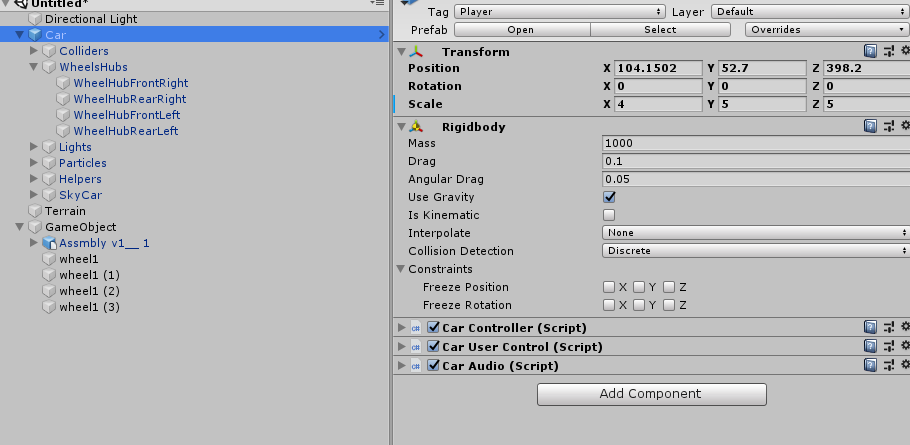

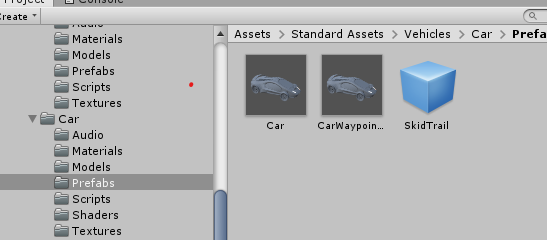

サンプルのCarはAssets→Car→Prefabsにある。

あと動かすためにするのは以下 * Wheel Colliderの数値を適切な値に調整。特にDamperが小さすぎると吹っ飛ぶ。Sky Carを参考に修正。

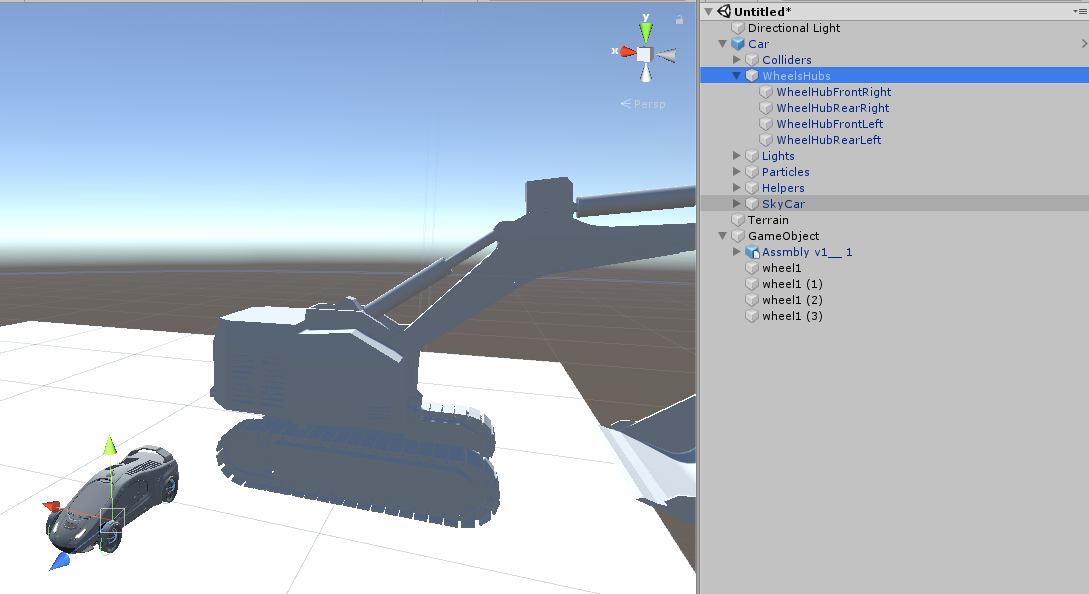

参考にするためにショベルの隣においてみた

• RigidBodyのMassを適切な値に調整。小さすぎるとこれまたふっとんだりバウンドしたりする。
• ユーザの入力を受け取るためのC#Scriptを記述し、Unity上に配置する。CarのCar UserControl(Script)に当たる。
• ユーザの入力に応じてWheel Colliderを回転させるC#Scriptを記述し、Unity上に配置する。CarのCar Controller(Script)に当たる

また、Car の Wheel ColliderはCar→WheelHubsに設定されている。

おわり

作ったモデルを非常にざっくり動かすための方法でした。 ショベルを作ったけど、このままじゃアームを動かしたりとか出来ない。それをするためには階層分けをきちんと行い、Hingeなどで拘束条件を設定させて上げる必要がある。 自分の作業が追いついたらまたその内容を記事にしようと思う。
